广州寺右万科中心地处广州大道和珠江前航道交界，周围环绕众多地标性建筑，如广东省政协、广州国际金融中心、广州大剧院、广州图书馆及广东省博物馆等，可远眺一江之隔的广州塔。商业氛围浓厚，交通便利。

寺右万科中心及周边鸟瞰实景图 © 素水设计

寺右万科中心及周边鸟瞰实景图 © 素水设计

寺右万科中心及周边鸟瞰实景图 © 素水设计

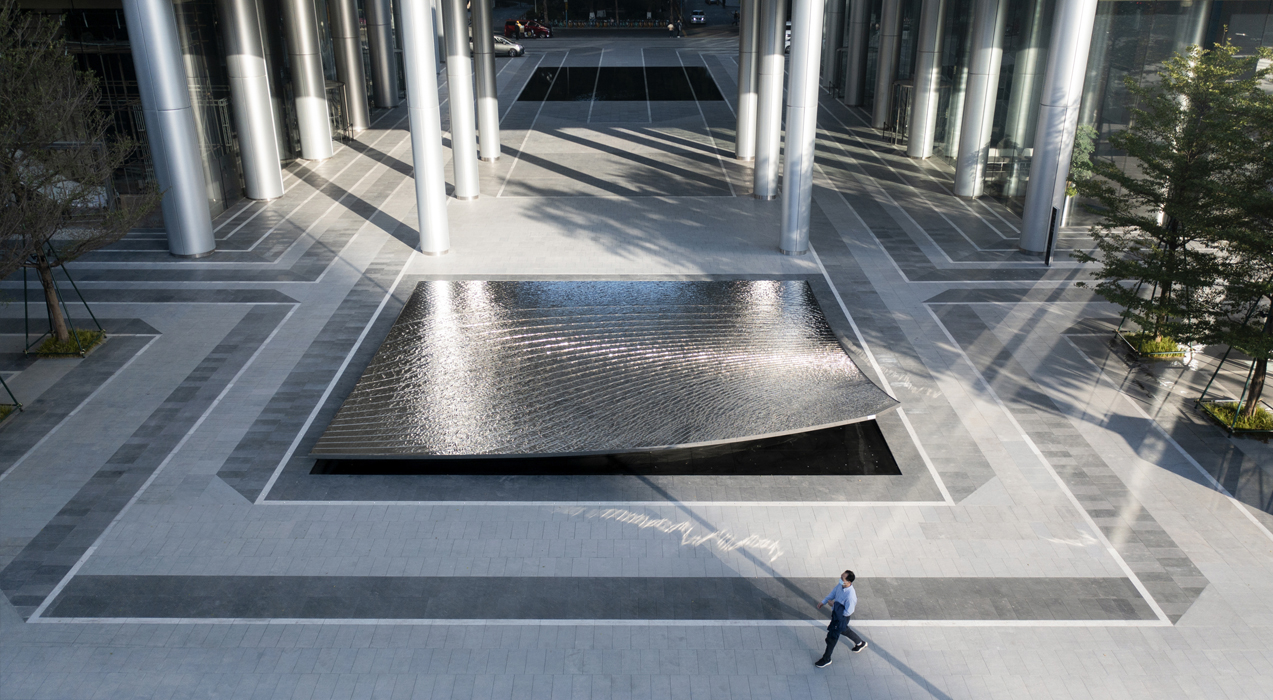

寺右万科中心实景图 © 素水设计

当初冬温暖的阳光洒落都市的街角，我们在珠江之滨的羊城，扬起一片波光粼粼的帆。经过一年的潜心钻研、匠心雕琢，接下来，素水设计将向您呈现2021年艺术品水景系列的又一力作——广州寺右万科中心艺术品水景。

项目的景观规划设计由SWA主笔，包含了此水景艺术品的雕塑概念方案。素水设计与UAP合作，对水景艺术品进行了方案深化设计和制作安装。

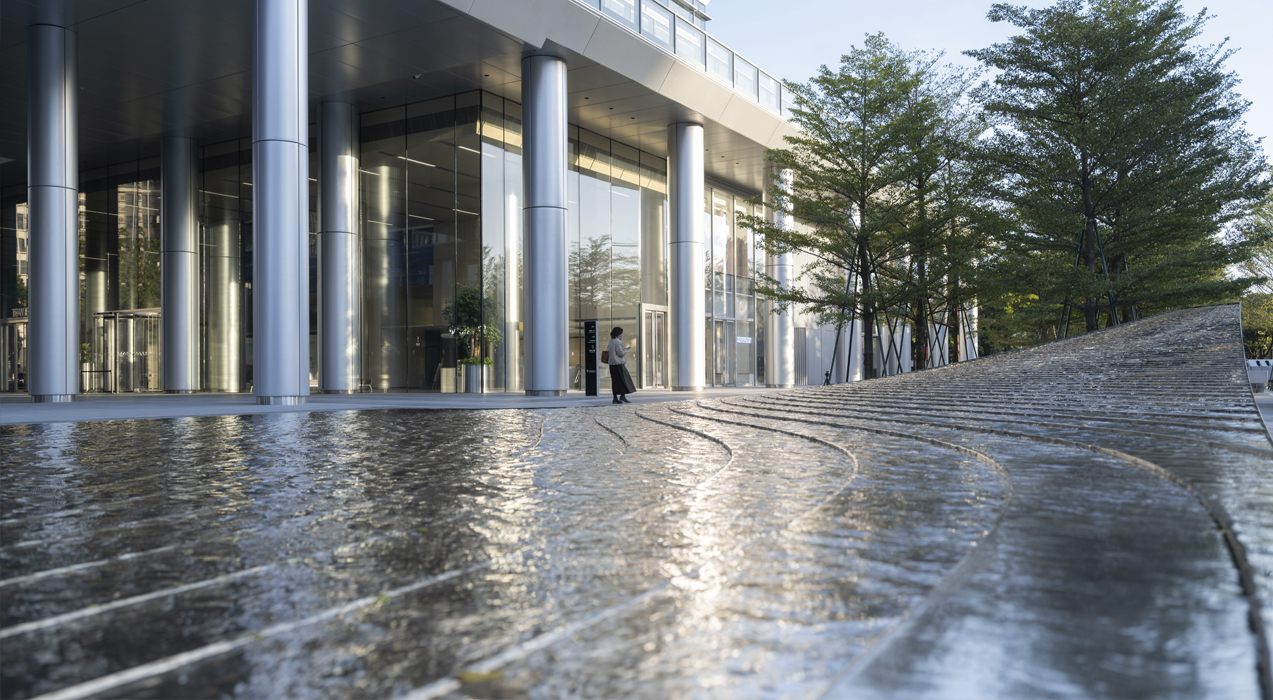

实景图 © 素水设计

实景图 © 素水设计

实景图 © 素水设计

实景视频选段 © 素水设计

实景视频选段 © 素水设计

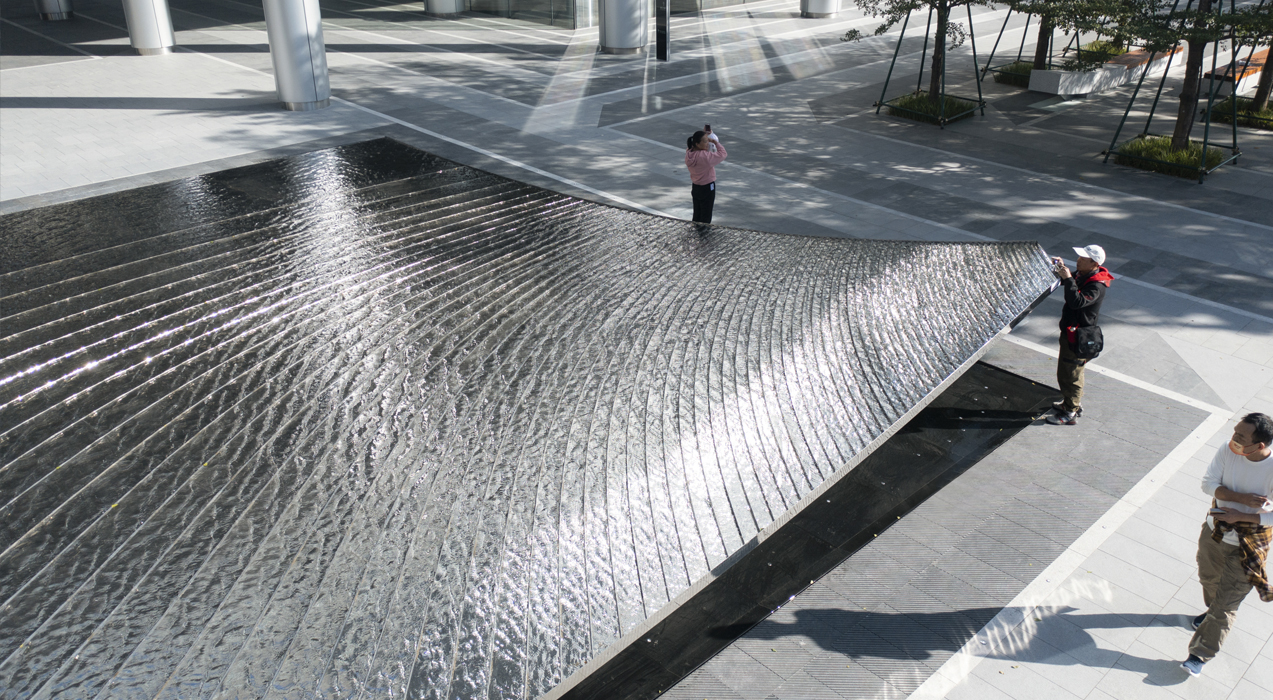

实景图 © 素水设计

实景图 © 素水设计

在方案深化设计阶段，素水主要负责深化由SWA提供的水景雕塑，包含雕塑的尺度，与场地的落位关系；整体日景和夜景效果；实现水流效果要求的雕塑表面的外观尺寸控制；水系统和机房的设计；与土建等各专业的配合等。UAP根据素水提供的最终雕塑外观要求，提供雕塑整体解决方案，包括内部的结构支撑方式设计，表面的分缝设计，安装工艺等。

在雕塑的工厂制作阶段，UAP对整体雕塑进行精工制作，同时支撑素水，将水景相关的管道机电设备进行雕塑内预留。

在现场建造阶段，素水设计与UAP紧密配合，与业主和园林施工方等一起合作，历时近三个月，完成了这样一个经典的水景案例。

01 什么契机合作了这个项目？

Vivian，素水设计创始人

2020年10月的一天，我们素水正在重庆举行一个比较重要的城市级宣讲活动，我是主讲人，当时邀请了很多当地的开发商和设计单位。

贯穿了整个活动期间，万科的F工给我打了不少电话，询问关于广州寺右项目的各种水景技术问题。在这之前，就此项目的商务洽谈有些停滞，我们提过设计报价，对接人也换过。当下，突如其来的这些电话，让我觉得和之前无异。甚至，穿插在我那天繁忙紧张的活动中，有些困恼。虽然此时此刻，我挺感谢F工的坚持和后来在项目进行过程中她的大力支持。

当时评估这个合作并不难。第一，根据收到的水景艺术品方案，是个大写的“难题”。而这个大写的“难题”处于项目最核心的C位，难度太高是否会动摇业主实施的决心？（可能要当第一个吃螃蟹的人）第二，我司没有对标案例，市场也没有对标案例。第三，最关键的问题，单靠水景使力做不好这个项目，还需要一家实力超群的雕塑制作公司合力。

在经过很长时间的拉锯战之后，大家还是没有一个很好的商务合作方案。主要矛盾点在于：水景艺术品的【水景专业】和【艺术品雕塑专业】需要由一家还是两家公司来做。如果分两家来做，配合难免会出现配合的问题。大了来说，效果实现不了，可惜。小了来说，两家要是推诿责任，业主很难办。如果一家做，水景公司做雕塑不专业，雕塑公司做水景没把握。

在这个谈的过程中，我感受到业主要做好这个项目的决心。然后，确实在市场上，业主也很难找到合适的完美解决方案。不可否认，我个人很喜欢这个设计，也知道实现这个设计的关键因素在哪里。但是，如果我们素水团队要接这个项目的话，就要做完美，很多地方需要突破老一套，需要业主的高度信任和支持。于是，我和业主提议，要不我去找雕塑界的大神UAP谈一下，看看他们是不是有兴趣。因为，我们要做，就要做到最好，选择合作单位也是一样。

UAP显然对这个作品也是感兴趣的，虽然我觉得他们应该也是经过了一番考虑。这里我就不多说，留给他们来说（如果他们出推文的话）。

2020年年底，素水与万科签约水景艺术品的方案深化设计及建造一体化服务，UAP签约到素水。

02 深化设计是如何进行的？

【 每一颗宝石都需要工匠的雕刻才能熠熠生辉，绽放出迷人的光彩。】

当我们收到这个水景艺术品的造型方案时，就意识到这是一块有待雕琢的璞玉。方案原型像是漂浮在水中一角微微翘起的帆、或是一张被风吹起一角的纸，水静谧地流淌着，铺满整个艺术品上表面。

万科提供 © swa

万科提供 © swa

  01 方案解读

SWA的团队设计师有讲述这个水景艺术品的概念和造型来源，从文化、形式和功能上，都是和场地融为一体的卓越设计。

实景视频选段 © 素水设计

实景视频选段 © 素水设计

实景图 © 素水设计

实景图 © 素水设计

实景图 © 素水设计

我们对这个方案也有自己的理解，但更多是从水与环境的角度来说。如此轻巧灵动的造型，使用坚硬的不锈钢材质完成，本身就具有一种冲突美感。如果没有水，灵动的感觉可能止于凹造型，没有灵魂。镜面反射的原理和水的光反射原理结合，使得灵动感得以放大体现，优美而不生硬。在阳光的照射下，闪闪的璀璨波光让人心旷神怡，尽显“钢铁直男的柔情一面”。

  02 场地梳理

在与业主和SWA确定了水景想要呈现的效果后，我们第一时间对场地功能进行了复核，也安排了项目经理进行了现场勘查。同时，也开始着手我们的深化设计工作，场地梳理就是第一步。

场地梳理 ©素水设计

我们发现艺术品的两侧及下方的镜面水池紧邻消防车道，但是水池外圈的溢水沟作为循环系统内不可或缺的一部分，却正好压在了消防车道下。因此，为了满足车道的承重要求，在保证效果的前提下，我们适当缩小了艺术品的尺寸，调整了艺术品外侧的石材选择。

水池池壁模型剖透视分析图© 素水设计

前场由于排水需求，水景段存在1.33%的坡度，但是对于艺术品而言，任何的微坡都是影响最终效果的因素。我们重返模型，推敲最高点与人的尺度关系，严格把控不同角度，不同身高视角下的层级叠水效果及安全触碰范围。

场地梳理 ©素水设计

经过了几轮的各方协调和对模型的调整，在业主的大力支持下，我们完成了这个艺术品的大形体深化，并渲染了效果图。

效果图 ©素水设计

效果图 ©素水设计

效果图 ©素水设计

效果图 ©素水设计

效果图 ©素水设计

 03 上扬角位置这么窄，如何保证整个艺术品面流水均匀满铺？

大形体确定了之后，我们就需要来打磨细节了。首先，我们预估水流可能无法完整覆盖概念艺术品，存在大面积干区影响效果，那么第一个要解决的是干区难点。如下图模拟仿真结果显示，如果不采取措施，艺术品边缘确实如我们所料存在干区。“水往低处流”的原理，按照最短路径往低处流，因而不能到达艺术品边缘区域。

基于原方案的水流效果 © 素水设计

我们调整了艺术品台阶形式和尺寸，然后再次模拟验证。同时，我们一并考虑了侧板的挡水防溅水功能，对几侧的侧板也进行了尺寸调整。通过下图可以很明显的看出水流能够很好的覆盖整个雕塑，也不会产生溅水。

 素水调整后的模型的水流效果 © 素水设计

第二，在解决了干区问题后，我们还需要解决水流不均匀的问题。假设仅有一处位于艺术品顶部的出水口，要保证整个艺术品覆盖满水，需要提供异常大的水量，水流效果不佳，技术上难以实现。素水的设计和技术团队一起提出设置多个供水点、分散布置供水的方式，既保证水量满足设计效果需求，也确保技术落地可行性。

流体仿真视频节选 © 素水设计

由于造型的需要，艺术品上扬角设计得非常轻巧，但这也大大提高了系统设计的难度，即在有限的空间内需满足供水点的设置以及循环管道的安装及固定。我们反复推敲过艺术品内的可用空间，确认管道路径，并与UAP紧密结合，在模型上精确定位了龙骨的开孔定位以及异形供水点的变形位置，确保水景机电设备不会影响艺术品结构及外观，并提高了现场设备施工及艺术品安装的精确度。

流体仿真视频节选 © 素水设计

最终，如上述视频所示，通过反复仿真和调节模型做法，我们最终得出精确的最佳出水点位位置，并且再次运用流体仿真模拟验证和优化效果，最终达到了使水膜尽可能均匀流淌的目的。

实景视频选段 © 素水设计

实景视频选段 © 素水设计

实景视频选段 © 素水设计

实景图 © 素水设计

实景图 © 素水设计

  04 撒满一池星光

白天的流水问题解决了，夜景的设计接踵而来。光是夜的灵魂，如何让夜景下的艺术品保持着和场地一样的气质，又能恰如其分地施展自身的魅力？我们研究了项目泛光照明的设计，考虑到整体景观灯光是比较偏暗一点，也考虑到大楼的使用功能，我们最终决定用“反射星空”的“无为设计”来发展灯光设计，用呼吸的效果来烘托氛围。

夜景效果图 ©素水设计

为了尽可能少破坏艺术品镜面不锈钢表面的完整性，我们在艺术品和池底上表面选用了体量较小的星光灯。另外，我们对灯具进行分组编程，以实现或交相辉映、或次第延展、或全开的照明效果，方便后期根据工作日节假日的特定氛围选用不同的编程模式。

灯光编排选段 © 素水设计

灯光实景选段 © 素水设计

池底选用深色架空铺装材质，一方面凸显水池镜面反射，另一方面在夜间与灯光形成更强烈的对比，实现夜空中繁星点点的效果。

顶面和底面连贯设计的夜景效果图 ©素水设计

水池边缘的照明除了渲染环境，还需要实现安全警示的功能。在精确地建立水池模型后我们发现，因为缺乏检修条件，水池内侧边缘不适合安装LED灯带。通过跟业主沟通交流，项目最终选用了星光地埋灯作为照明灯具。

地面埋地灯与雕塑上的灯具匹配设计 © 素水设计

实景图 © 素水设计

  05 严控漏水风险

漏水会极大影响水效的稳定性，也会干扰水膜均匀程度，最糟糕的还是破坏整体美观效果。所以，在所有可能漏水的关键节点上，我们都做了仔细考量。最大的难点是雕塑表面有100个灯具，也就是100个小洞，这些小洞的密封如果不到位，漏水的风险就很大。

首先，在选择灯具时，我们需要灯具尽可能小，还要满足之前的编程设计要求，市场上没有这样的灯具，所以我们定制了一款符合设计要求的星光灯。

灯具安装测试 © 素水设计

其次，考虑灯具的安装方式时，要保证尽少破坏雕塑不锈钢的表面，防止漏水渗水。向厂商定制了小体量的星光灯后，团队进行了相关防水研究，我们测试了不同开孔大小的密封性。为了最好的防水效果，我们开磨具定制了灯具硅胶套，并通过实验不断调整硅胶套尺寸、样式、面板开孔尺寸的大小和安装顺序，最终达到了满意的效果。

灯具安装测试 © 素水设计

另外一个防水难题就是雕塑本体，由于是拼接而成，不仅缝多，缝的种类也多，产生了诸多漏水风险。如果雕塑满焊会使得雕塑变形，在不满焊的前提下，实现100%防水难上加难。我们采用了各种方式进行防水，UAP也对所有的接缝做法都提供了大样。同时，素水也配合UAP，在水系统设计上进行融合，也做了一定容差，使得系统能稳定和可靠。

不锈钢小样 © 素水设计

实景图 © 素水设计

灯光实景选段 © 素水设计

实景图 © 素水设计

  06 艺术品模型推敲+UAP工厂制作

在设计阶段末期，为了给团队的技术人员提供更高精度的技术支持，UAP对艺术品的表皮和结构进行分层高精度3D打样。同时，对艺术品表皮标准段制作了镜面不锈钢材质的小样，便于商讨其拼接方式、防水方法等问题。由于疫情特殊原因，我们将3D打样和不锈钢小样寄到广州客户办公室以供审核。

3D分层模型 © 素水设计

素水和UAP讨论3D模型 © 素水设计

素水和UAP讨论3D模型 © 素水设计

素水和UAP讨论3D模型 © 素水设计

素水和UAP讨论不锈钢小样模型 © 素水设计

素水和UAP在查看雕塑加工过程 © 素水设计

在UAP的艺术品制作过程中，素水团队和业主时刻关注着加工进度和细节，多次前往工厂查看艺术品实体，商讨加工技艺与效果的关系。

业主和素水在UAP工厂 © 素水设计

03 现场施工是如何进行的？

[ 面对体量如此庞大的水景艺术品，任何失误都可能牵一发而动全身，影响最终的呈现效果。

因此素水+UAP以一丝不苟的态度，完成了这个以毫米定精度的水景艺术品。]

我们施工进场时，现场是个已建成的小广场，所以严格来说是一个改造项目。由于是改造工程，需要保护现场的地下室顶板、充分利用已经有的土建结构等等，好比在螺蛳壳里做道场。工程师和技术人员反复确认现场条件，因地制宜调整施工方案，保证管线走向和设备正常运作。

现场管道施工© 素水设计

01 工期与进度的平衡

素水不论是对作品的品控，还是对时间的掌控，都一直追求完美。当UAP在进行艺术品工厂加工时，我们的设计师和工程师在上海进行配合。同时，在广州现场，我们的项目经理指挥机房、管线和水池施工同步进行。设计师及工程师精雕细琢把控艺术品的呈现效果，项目经理严格落实艺术品安装的现场前序工作。

素水和UAP在查看雕塑加工过程 © 素水设计

素水项目经理在现场的协调与指挥 © 素水设计

  02 艺术品与机房的路由安装

经过对地下室顶板现有管道的严密勘测与计算，我们发现现场情况远比技术图纸复杂的多。主要因为顶板结构高度变化不一，工人需要测量每块区域的实际高度，对应每个高度再做计算和焊接不同长度的管道安装支架，保证既符合管道整体的流向及坡度要求，又不破坏地下室整体吊顶的美观。

素水项目经理在现场的协调与指挥 © 素水设计

  03 防水难题是如何把控的？

在前序方案深化设计阶段，我们就做了充分的思考和准备。但是现场实施，还是相当困难。且不说如此精装面的超大异形艺术品及其系统的防水问题，就连普通水池、旱喷水景的防水，应该都是大家施工阶段的痛点。由于本次艺术品水景、相关土建池体结构及穿管处均位于地下停车位正上方，因此各处的防水问题是施工阶段的重中之重。

由于是改造项目，管道从地下室顶板上穿的位置都是后开洞处理，因此我们将管道上穿位置尽量集中，并设计了管道井和检修盖板。期间，也是非常感谢业主的工程部和物业部的配合，他们的支持让项目进展的非常顺利。

防水施工 © 素水设计

  04 水景机房的施工

在图纸阶段，我们采用Revit MEP三维信息模型进行机房设计，保持素水一贯的精细化水准，通俗易懂的还原了3D建模成果，大大帮助了业主沟通协调及管理时间，同时也为自己的施工做了落地铺垫。机房的施工对于素水来说，受其他因素的干扰较少，轻车熟路。

素水技术人员在现场 © 素水设计

  05 艺术品现场安装的风险可控性

设计之初，我们便发现水景段存在1.33%的倾斜坡度，而艺术品效果希望达到一侧与地齐平，另一侧拔地而起单角上扬，我们迅速意识到这将可能成为施工阶段±0.00完成面与艺术品标高的隐藏风险。因此，我们与UAP反复钻研多次沟通，提前制定如何通过艺术品消化可能存在的高差基准。

在进场后第一时间对水池内部钢梁进行二次放样，结果也是验证了这一风险从猜想成为现实，主水池内的艺术品支撑结构存在近40mm的土建施工误差。面对突发的已知风险，我们也是临危不乱。UAP在制作阶段预留的高差调整容差值，完美挽救了艺术品完成面标高，毫米级的严控方案让这件作品更显巧夺天工之妙。

素水与UAP现场沟通 © 素水设计

本次项目的完美落地，多专业的通力配合至关重要。在施工过程中，除了素水和UAP项目驻地人员的辛勤施工安装工作，素水的设计和技术团队也多次前往项目现场，力求项目能完美呈现在大家的面前。在安装过程中，业主的设计、工程和物业部都给了极大的管理支撑、理解和包容。

04 分享我们的复盘经验总结

每一个项目都有特殊的挑战，也带来相应的创新机遇。独特的方案设计，精湛的艺术品加工，合理巧妙的系统设计，高质量的施工工艺，以及甲方的协调和支持，无数人的心血凝结成了这件作品，激发了人对水景空间的感知、交流和记忆。

  01 一体式水景艺术品的设计施工如何做到一步到位？

区别于传统设计流程中先做方案后绘图纸，水景艺术品更讲究设计、技术、施工全程参与每一阶段的工作。例如方案深化70%时，施工经理便会就方案提出自己对于落地性的存疑点；施工图纸50%时，设计经理也会提出这样的系统设计是否对精细化面层有所影响。如此，我们在深化阶段便完成了艺术品水景的3D分层建模，按照分层结构对施工界面进行了详细而易懂分工。

在施工筹划前期，我们对施工节点做了时间排序，并就每一个节点的施工界面列出需要协同单位配合的前序工作；在施工中期也会与各方实时沟通完成情况及工作难点，这样便能确保在业主的总协调下有条不紊的完成一步到位的施工。

素水与UAP现场沟通 © 素水设计

  02 质量和进度的同行

施工临近中后期，由于艺术品面层的焊接与打磨需要动火工，而广州多日阴雨连绵的天气导致艺术品优化有些许搁置是前期未考虑到的。我们总结经验，今后的应在艺术品施工规划期间复核每一步骤所需用到的任何一台大小设备，综合考虑室内外现场的环境因素对设备的影响；且每周初提前查询本周天气，做好应急工作调整的策略计划。

艺术品毫米级别打磨控制 © 素水设计

艺术品承重测试 © 素水设计

  03 市场反馈

一周前，我们在素水设计的视频号推送了项目的实景视频，我们收到很多行业内人士的反馈，给予了素水肯定的评价。非常感谢大家对我们的关注，也欢迎大家积极留言，我们会一如既往地继续努力。

——Thank You——

项目名称 | 广州寺右万科中心艺术品水景

项目业主 | 广州万科企业有限公司

方案设计 | swa san francisco

方案深化设计&建造 | 素水设计

雕塑深化设计&建造 | UAP

摄影 | DID STUDIO

视频剪辑丨素水设计

文案撰写丨素水设计
